Температуры
Основное
При необходимости измените основные свойства датчика температуры:
- Описание — произвольное название датчика, которое ассоциируется с его назначением и отображается в интерфейсе системы Флайт.
- Имя — уникальное служебное название датчика, которое используется в системе Флайт.
Требования к имени датчика.
- Может содержать только латинские буквы и цифры, но не должно начинаться с цифры.
- Является уникальным в рамках таблицы датчиков одного объекта мониторинга.
- Не совпадает с зарезервированными в системе именами.
- Не содержит пробельных символов.
В поле «Ед. изм.» укажите единицы измерения, в которых значения температуры будут отображаться в интерфейсе системы Флайт.
Источник данных
Задайте выражение, которое будет являться источником данных для расчета значения температуры. Выражение может состоять из одного или нескольких аргументов. Во втором случае потребуется задать операции (сложение или вычитание), которые должны выполняться в отношении этих аргументов. Порядок добавления аргумента:
- Нажмите кнопку «
Добавить параметр». - Нажмите на поле столбца «Источник данных», чтобы вызвать меню выбора источника. Выберите в этом меню запись устройства мониторинга, на основе которой должен выполняться расчет значения температуры. Фильтруйте список записей, заполняя текстовое поле «Поиск» над ним. Для некоторых записей также можно справа указать дополнительные параметры (индекс, канал и прочие).
- Нажмите кнопку «OK» в меню выбора источника.
- В поле столбца «Делитель» укажите делитель для значения температуры.
- Проверьте полученный аргумент с учетом фиксированных знаков между его составляющими.
- Пользуйтесь кнопкой ( ) справа для приоритетной группировки аргументов (заключения в скобки).
- Удаляйте аргументы с помощью кнопок
справа.
Задание выражения (Значение температуры − Значение температуры / 2) + Значение температуры / 3:

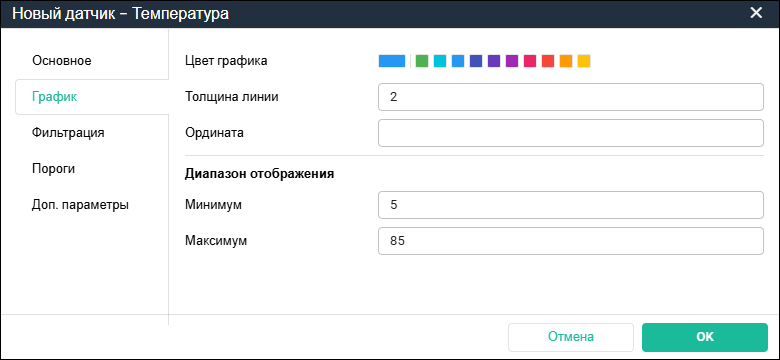

График
Задайте настройки отображения данных датчика температуры на графиках вкладки «Сообщения» главного меню:
- Цвет графика — цвет линии графика температуры.
- Толщина линии — толщина линии графика температуры.
- Ордината — подпись индивидуальной оси ординат для графика температуры. Если подпись не указана, то график будет построен на общей для всех графиков оси ординат. Если подпись указана, то для текущего датчика температуры будет построена отдельная ось ординат. Общая и индивидуальная оси ординат будут располагаться с противоположных сторон координатной сетки графиков.
Задайте настройки ограничения диапазона отображения значений температуры на графиках вкладки «Сообщения» главного меню:
- Минимум — минимальное значение температуры.
- Максимум — максимальное значение температуры.

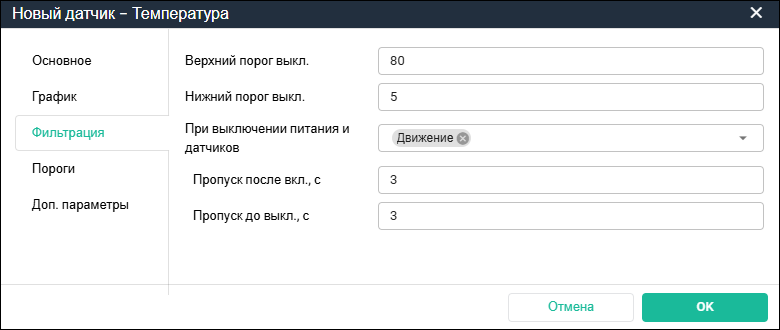

Фильтрация
Исключите ошибочные значения температуры, настроив их фильтрацию:
- Укажите в поле «Верхний порог выкл.» максимальное значение температуры. Любые значения, превышающие указанное максимальное, будут отфильтрованы и не будут участвовать в обработке данных.
- Укажите в поле «Нижний порог выкл.» минимальное значение температуры. Любые значения меньше указанного минимального будут отфильтрованы и не будут участвовать в обработке данных.
- Выберите в выпадающем списке «При выключении питания и датчиков» параметры питания или датчики объекта мониторинга, при выключении которых значения температуры будут фильтроваться. Если выбрано несколько параметров или датчиков, то значения будут фильтроваться при выключении хотя бы одного из них.
- Укажите в поле «Пропуск после вкл., с» время (в секундах) после включения питания устройства мониторинга, в течение которого все значения будут пропускаться.
- Укажите в поле «Пропуск до выкл., с» время (в секундах) до выключения питания устройства мониторинга, в течение которого все значения будут пропускаться.
Интервалы и цвета
Задайте для температуры интервалы значений, которые будут отмечены в интерфейсе системы Флайт (на вкладках «Мониторинг» и «Сообщения» главного меню) посредством выбранных цветов и иконок.
Для добавления нового интервала значений нажмите кнопку « Добавить интервал». Далее в появившейся строке укажите для интервала начальное значение температуры, выберите цвет и иконку, в текстовом поле задайте описание интервала.
- Цвет для интервала выбирайте из палитр или указывайте по цветовой модели RGB.
- Для удаления иконки интервала нажмите кнопку
в ее поле.
Добавьте для датчика нужное количество интервалов. Для удаления лишнего интервала нажмите кнопку справа от него.
Настройка интервалов значений с помощью шкалы.
Для переключения в режим работы с интервалами с помощью шкалы нажмите кнопку
в правом верхнем углу окна.
Добавьте интервал:
- Нажмите кнопку
справа от шкалы для добавления нового интервала. - В открывшемся меню укажите начальное и конечное значения температуры, выберите цвет и иконку, в текстовом поле задайте описание интервала. Цвет можно выбрать из палитры или указать в формате HEX. Для удаления иконки интервала нажмите кнопку в ее поле.
- Нажмите кнопку «OK».
Отредактируйте интервал: нажмите на нем левой клавишей мыши, в открывшемся меню внесите нужные изменения и примените их, нажав кнопку «OK».
Удалите интервал: нажмите на нем левой клавишей мыши и далее — кнопку в левом нижнем углу открывшегося меню.
Для возврата к исходному виду интервалов значений нажмите кнопку
в правом верхнем углу окна.
Доп. параметры
Установите чек-боксы для дополнительных параметров, которые будут вычисляться для датчика температуры за интервалы времени и отображаться в списках рейсов и событий на вкладке «Рейсы» главного меню, а также в отчетах.
