Обороты
Основное
При необходимости измените основные свойства датчика оборотов:
- Описание — произвольное название датчика, которое ассоциируется с его назначением и отображается в интерфейсе системы Флайт.
- Имя — уникальное служебное название датчика, которое используется в системе Флайт.
Требования к имени датчика.
- Может содержать только латинские буквы и цифры, но не должно начинаться с цифры.
- Является уникальным в рамках таблицы датчиков одного объекта мониторинга.
- Не совпадает с зарезервированными в системе именами.
- Не содержит пробельных символов.
В поле «Ед. изм.» укажите единицы измерения, в которых значения оборотов будут отображаться в интерфейсе системы Флайт.
Значения оборотов в выражении для расчета (слагаемое и вычитаемое) и в настройках фильтрации и коррекции (пороги и отклонения) должны быть заданы в тех единицах измерения, которые указываются непосредственно в записях, т. е. в «сырых» данных устройства мониторинга.
Значения оборотов, отображающиеся в интерфейсе системы Флайт (интервалы, минимум и максимум), должны быть заданы в тех единицах измерения, которые будут использоваться после преобразования (тарировки).
Установите чек-бокс «Суммарный уровень», если показания датчика оборотов должны представлять сумму показаний других датчиков. В противном случае оставьте этот чек‑бокс снятым.
Подробнее...
Суммарный уровень используется только для сложения обработанных показаний и не требует настройки тарировочных таблиц, фильтраций и усреднений. В этом случае отдельные тарировочные таблицы, а также настройки фильтрации задаются для тех датчиков, показания которых являются слагаемыми суммарного уровня.
Источник данных
Задайте выражение, которое будет являться источником данных для расчета значения оборотов. Выражение может состоять из одного или нескольких аргументов. Во втором случае потребуется задать операции (сложение или вычитание), которые должны выполняться в отношении этих аргументов. Порядок добавления аргумента:
- Нажмите кнопку «
Добавить параметр». - Нажмите на поле столбца «Источник данных», чтобы вызвать меню выбора источника. Выберите в этом меню запись устройства мониторинга, на основе которой должен выполняться расчет значения оборотов, или другой датчик оборотов из имеющихся у объекта мониторинга (например, для настройки суммарного уровня). Фильтруйте список записей и датчиков, заполняя текстовое поле «Поиск» над ним. Для некоторых записей также можно справа указать дополнительные параметры (индекс, канал и прочие).
- Нажмите кнопку «OK» в меню выбора источника.
- В поле столбца «Смещение» укажите вычитаемое для значения оборотов (отрицательное вычитаемое будет слагаемым).
- В поле столбца «Коэффициент» укажите множитель для значения оборотов.
- В поле столбца «Делитель» укажите делитель для значения оборотов.
- Проверьте полученный аргумент с учетом фиксированных знаков и скобок между его составляющими.
- Пользуйтесь кнопкой ( ) для приоритетной группировки аргументов (заключения в скобки).
- Удаляйте аргументы с помощью кнопок
.
Задание выражения (Значение оборотов × 2 − Значение оборотов / 2) + (Значение оборотов − 100) / 3:
График
Задайте настройки отображения данных датчика оборотов на графиках вкладки «Сообщения» главного меню:
- Цвет графика — цвет линии графика значений оборотов.
- Толщина линии — толщина линии графика значений оборотов.
- Ордината — подпись индивидуальной оси ординат для графика значений оборотов. Если подпись не указана, то график будет построен на общей для всех графиков оси ординат. Если подпись указана, то для текущего датчика оборотов будет построена отдельная ось ординат. Общая и индивидуальная оси ординат будут располагаться с противоположных сторон координатной сетки графиков.
Задайте настройки ограничения диапазона отображения значений оборотов на графиках вкладки «Сообщения» главного меню:
- Минимум — минимальное значение оборотов.
- Максимум — максимальное значение оборотов.

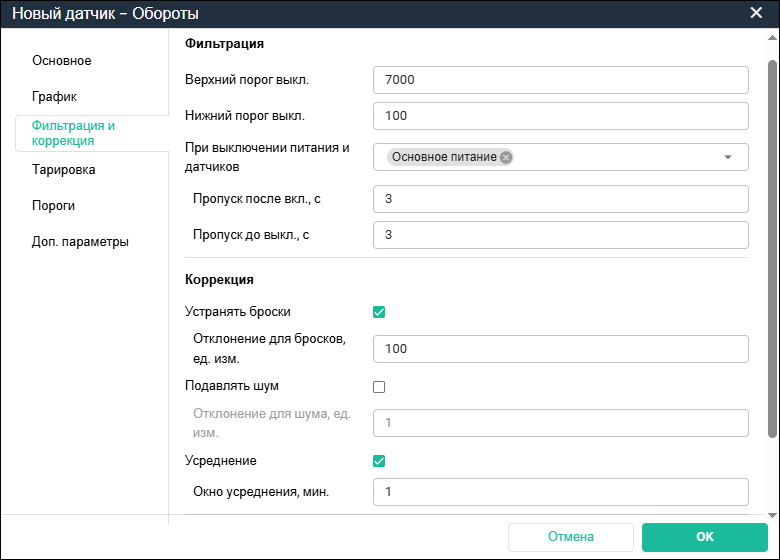

Фильтрация и коррекция
Исключите ошибочные значения оборотов, настроив их фильтрацию:
- Укажите в поле «Верхний порог выкл.» максимальное значение оборотов. Любые значения, превышающие указанное максимальное, будут отфильтрованы и не будут участвовать в обработке данных.
- Укажите в поле «Нижний порог выкл.» минимальное значение оборотов. Любые значения меньше указанного минимального будут отфильтрованы и не будут участвовать в обработке данных.
- Выберите в выпадающем списке «При выключении питания и датчиков» параметры питания или датчики объекта мониторинга, при выключении которых значения оборотов будут фильтроваться. Если выбрано несколько параметров или датчиков, то значения будут фильтроваться при выключении хотя бы одного из них.
- Укажите в поле «Пропуск после вкл., с» время (в секундах) после включения питания устройства мониторинга, в течение которого все значения будут пропускаться.
- Укажите в поле «Пропуск до выкл., с» время (в секундах) до выключения питания устройства мониторинга, в течение которого все значения будут пропускаться.
Примените коррекцию к значениям оборотов:
- Отфильтруйте резкие изменения значений оборотов (броски), установив чек-бокс «Устранять броски» и указав в полях «Отклонение для бросков, ед. изм.» и «Окно усреднения, мин.» под ним допустимое отклонение для бросков и размер окна усреднения (в минутах) соответственно.
Подробнее...
Фильтрация бросков осуществляется путем усреднения показаний в течение интервала времени (окна усреднения) и оценки отклонения показаний относительно среднего значения. При этом окно усреднения берется симметрично по времени относительно текущего показания. И если текущее показание превышает среднее значение на величину больше, чем допустимое отклонение, то такое показание будет отфильтровано.
- Отфильтруйте незначительные повышения и понижения значений оборотов (шумы), установив чек-бокс «Подавлять шум» и указав в поле «Отклонение для шума, ед. изм.» под ним допустимое отклонение для шума.
Подробнее...
Фильтрация шумов заключается в игнорировании незначительных изменений показаний (например, отсчетов АЦП). Если модуль разности между текущим и предыдущим показаниями не превышает значение, указанное в поле «Отклонение для шума, ед. изм.», то текущее показание приравнивается к предыдущему.
- Примените сглаживание к графику значений оборотов, установив чек-бокс «Усреднение» и указав в поле «Окно усреднения, мин.» под ним размер окна усреднения (в минутах).
Подробнее...
Усреднение всех показаний (кроме отфильтрованных бросков) в течение интервала, равного указанному окну усреднения, осуществляется методом скользящей средней. При этом методе уровень среднего значения для каждого показания рассчитывается по нескольким соседним показаниям, а окно усреднения является симметричным по отношению к текущему рассчитываемому значению.
Настройте обнуление оборотов — автоматическую замену их значений на нулевые: выберите в выпадающем списке «При выключении питания и датчиков» параметры питания или датчики объекта мониторинга, при выключении которых значения оборотов будут приравниваться к нулю. Если выбрано несколько параметров или датчиков, то значения будут приравниваться к нулю при выключении хотя бы одного из них.
Тарировка
Создайте новую тарировочную таблицу или импортируйте готовую таблицу из файла. По этой тарировочной таблице будет производиться пересчет значений оборотов, полученных в результате фильтрации.
Порядок действий для создания новой тарировочной таблицы:
- Выберите в выпадающем списке «Аппроксимация» тип аппроксимации для тарировочной таблицы.
- Заполните таблицу, добавляя строки с помощью кнопки « Добавить строку» под таблицей и устанавливая нужные значения в ячейках добавленных строк. Для удаления лишней строки из таблицы нажмите кнопку справа от этой строки. Для полной очистки таблицы нажмите кнопку справа от ее заголовка.
- Нажмите кнопку
над таблицей, чтобы перейти к просмотру графика зависимости, построенного на основе установленных в таблице значений. Для возврата к таблице нажмите кнопку
.

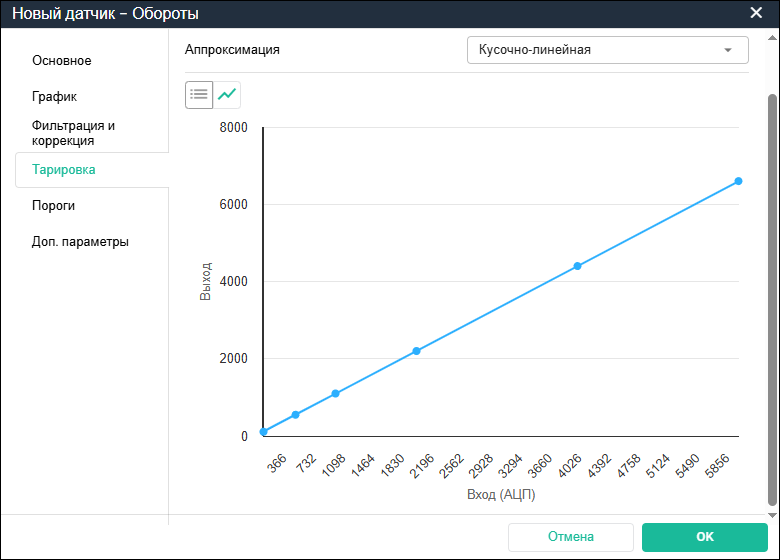

График на основе тарировочной таблицы.
Порядок действий для импорта готовой тарировочной таблицы из файла формата Excel или CSV:
- Выберите вариант в зависимости от представления данных в файле:
- АЦП - Литры (Wialon) — если в файле сначала (левее) расположен столбец данными в исходных единицах измерения, а далее (правее) — столбец с данными в итоговых единицах измерения.
- Литры - АЦП — если в файле сначала расположен столбец данными в итоговых единицах измерения, а далее — столбец с данными в исходных единицах измерения.
- Укажите в поле «Номер листа» номер листа файла, где содержатся значения для загрузки в таблицу.
- Укажите в полях «Диапазон ячеек» расположение в файле ячеек, из которых в таблицу должны быть загружены значения.
- Нажмите на поле с расширениями файлов ниже и выберите во всплывающем окне нужный файл.
Для импорта можно также открыть файл с тарировочной таблицей в соответствующей программе, скопировать ячейки с данными и нажать кнопку «Вставить из буфера».
Чтобы сохранить в файл отображающуюся на вкладке «Тарировка» тарировочную таблицу, нажмите кнопку «Скачать» и выберите в выпадающем списке расширение файла, в котором таблица должна быть сохранена (.xlsx или .pdf).
Интервалы и цвета
Задайте для оборотов интервалы значений, которые будут отмечены в интерфейсе системы Флайт (на вкладках «Мониторинг» и «Сообщения» главного меню) посредством выбранных цветов и иконок.
Для добавления нового интервала значений нажмите кнопку « Добавить интервал». Далее в появившейся строке укажите для интервала начальное значение оборотов, выберите цвет и иконку, в текстовом поле задайте описание интервала.
- Цвет для интервала выбирайте из палитр или указывайте по цветовой модели RGB.
- Для удаления иконки интервала нажмите кнопку
в ее поле.
Добавьте для датчика нужное количество интервалов. Для удаления лишнего интервала нажмите кнопку справа от него.
Настройка интервалов значений с помощью шкалы.
Для переключения в режим работы с интервалами с помощью шкалы нажмите кнопку
в правом верхнем углу окна.
Добавьте интервал:
- Нажмите кнопку
справа от шкалы для добавления нового интервала. - В открывшемся меню укажите начальное и конечное значения оборотов, выберите цвет и иконку, в текстовом поле задайте описание интервала. Цвет можно выбрать из палитры или указать в формате HEX. Для удаления иконки интервала нажмите кнопку в ее поле.
- Нажмите кнопку «OK».
Отредактируйте интервал: нажмите на нем левой клавишей мыши, в открывшемся меню внесите нужные изменения и примените их, нажав кнопку «OK».
Удалите интервал: нажмите на нем левой клавишей мыши и далее — кнопку в левом нижнем углу открывшегося меню.
Для возврата к исходному виду интервалов значений нажмите кнопку
в правом верхнем углу окна.

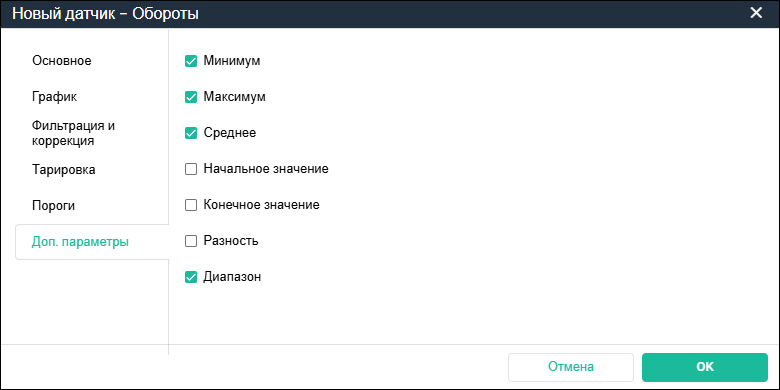

Доп. параметры
Установите чек-боксы для дополнительных параметров, которые будут вычисляться для датчика оборотов за интервалы времени и отображаться в списках рейсов и событий на вкладке «Рейсы» главного меню, а также в отчетах.
