Пробеги
Основное

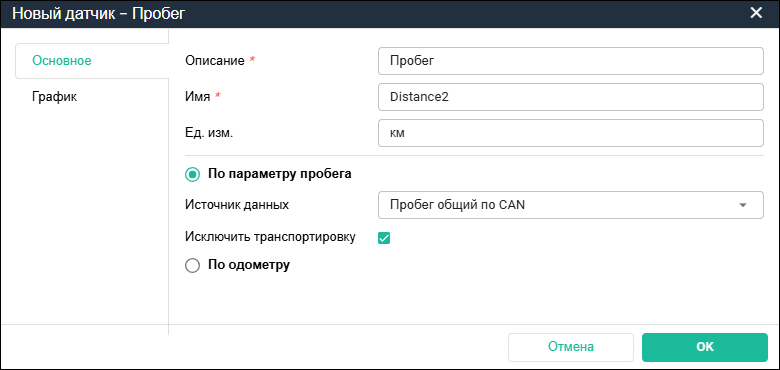

При необходимости измените основные свойства датчика пробега:
- Описание — произвольное название датчика, которое ассоциируется с его назначением и отображается в интерфейсе системы Флайт.
- Имя — уникальное служебное название датчика, которое используется в системе Флайт.
Требования к имени датчика.
- Может содержать только латинские буквы и цифры, но не должно начинаться с цифры.
- Является уникальным в рамках таблицы датчиков одного объекта мониторинга.
- Не совпадает с зарезервированными в системе именами.
- Не содержит пробельных символов.
В поле «Ед. изм.» укажите единицы измерения, в которых значения пробега будут отображаться в интерфейсе системы Флайт.
Способ расчета пробега
Если датчик пробега не добавлен, то системой Флайт применяется расчет пробега объекта мониторинга по координатам.
Определите способ получения пробега — источника данных для датчика, выбрав один из вариантов:
-
по параметру пробега — будут использоваться записи устройства мониторинга о пробеге и координатах объекта. Далее выберите из выпадающего списка «Источник данных» тип записей:
- Palesse пробег — пробег объекта мониторинга, считанный с шины CAN (применимо только для марки Palesse).
- Пробег — пробег объекта мониторинга, рассчитанный программой по записям координат.
- Пробег до ТО по CAN — значение пробега объекта мониторинга до следующего технического обслуживания, считанное с шины CAN.
- Пробег общий по CAN — суммарный пробег объекта мониторинга, считанный с шины CAN.
- Пробег общий по CAN (абс.) — суммарный пробег объекта мониторинга, считанный с шины CAN, с указанием абсолютных значений пробега.
Подробнее...
Показания датчика пробега с выбранным вариантом «Пробег общий по CAN (абс.)», по причине возможных различий в пробеге у объекта мониторинга и тахографа, могут резко меняться как в бо́льшую, так и в меньшую сторону, что можно заметить на графике показаний этого датчика. В таком случае следует выбрать вариант «Пробег общий по CAN LOWER (абс.)» или «Пробег общий по CAN UPPER (абс.)», при которых значения пробега будут отражать нижнюю или верхнюю огибающую этого графика соответственно.
Пример графика для общего пробега по CAN (абс.) с огибающими - Пробег общий по CAN LOWER (абс.) — наименьшие значения суммарного пробега объекта мониторинга, считанного с шины CAN, с указанием абсолютных значений пробега.
- Пробег общий по CAN UPPER (абс.) — наибольшие значения суммарного пробега объекта мониторинга, считанного с шины CAN, с указанием абсолютных значений пробега.
- Суточный пробег по CAN — значение суточного пробега объекта мониторинга, считанное с шины CAN.
Для этого способа получения пробега можно установить чек-бокс «Исключить транспортировку», чтобы исключать из расчета расстояние, которое объект мониторинга преодолел не своим ходом. Транспортировка объекта определяется условием «Регистрировать движение» в детекторе передвижений.
-
по одометру — будут использоваться показания пробега согласно одометру объекта мониторинга. Далее выберите из выпадающего списка «Источник данных» виртуальный счетчик импульсов и укажите в поле «Импульсов на км» количество импульсов с одометра, соответствующих 1 км пробега. В списке счетчиков:
- Непрерывный счетчик 1–8 — счетчики цифровых входов 1–8 устройства мониторинга.
- Непрерывный счетчик 9 — счетчик цифрового высокоомного входа 9 устройства мониторинга.
График
Задайте настройки отображения данных датчика пробега на графиках вкладки «Сообщения»:
- Цвет графика — цвет линии графика пробега.
- Толщина линии — толщина линии графика пробега.
- Ордината — подпись индивидуальной оси ординат для графика пробега. Если подпись не указана, то график будет построен на общей для всех графиков оси ординат. Если подпись указана, то для текущего датчика пробега будет построена отдельная ось ординат. Общая и индивидуальная оси ординат будут располагаться с противоположных сторон координатной сетки графиков.
