Расходы
Основное
При необходимости измените основные свойства датчика расхода:
- Описание — произвольное название датчика, которое ассоциируется с его назначением и отображается в интерфейсе системы Флайт.
- Имя — уникальное служебное название датчика, которое используется в системе Флайт.
Требования к имени датчика.
- Может содержать только латинские буквы и цифры, но не должно начинаться с цифры.
- Является уникальным в рамках таблицы датчиков одного объекта мониторинга.
- Не совпадает с зарезервированными в системе именами.
- Не содержит пробельных символов.
В поле «Ед. изм.» укажите единицы измерения, в которых значения расхода будут отображаться в интерфейсе системы Флайт.
Источник данных
Определите способ получения расхода топлива — источника данных для датчика, выбрав один из вариантов:
-
По параметру расхода — будут использоваться записи устройства мониторинга о расходе топлива. Далее выберите из выпадающего списка «Источник данных» тип записей:
- Расход альтернативного топлива общий по CAN — общий расход альтернативного топлива, считанный с шины CAN объекта мониторинга, с фильтрацией резких изменений.
- Расход альтернативного топлива общий по CAN (абс.) — абсолютный общий расход альтернативного топлива, считанный с шины CAN объекта мониторинга.
- Расход общий по расходомеру RS-485 — общий расход топлива в литрах согласно расходомеру, подключенному к устройству мониторинга по шине RS-485.
- Расход топлива калькулированный по CAN — расход топлива, рассчитанный устройством мониторинга по показаниям мгновенного расхода, считанным с шины CAN объекта мониторинга.
- Расход топлива общий по CAN — общий расход топлива, считанный с шины CAN объекта мониторинга, с фильтрацией резких изменений.
- Расход топлива общий по CAN (абс.) — абсолютный общий расход топлива, считанный с шины CAN объекта мониторинга.
В поле «Коэффициент» можно указать множитель для значения расхода.
- По баку (по изменению топлива в баке) — будут использоваться значения одного из имеющихся у объекта мониторинга датчиков бака. Далее выберите в выпадающем списке «Источник данных» нужный датчик бака.
- По расходомеру — будут использоваться показания расхода топлива согласно импульсному расходомеру, подключенному к цифровому входу устройства мониторинга. Далее задайте выражение, которое будет являться источником данных для расчета расхода. Выражение может состоять из одного или нескольких аргументов. Во втором случае потребуется задать операции (сложение или вычитание), которые должны выполняться в отношении этих аргументов.
Порядок добавления аргумента:
- Нажмите кнопку «
Добавить параметр». - Нажмите на поле столбца «Источник данных», чтобы вызвать меню выбора источника. Выберите в этом меню непрерывный счетчик, на основе показаний которого должен выполняться расчет расхода. Фильтруйте список счетчиков, заполняя текстовое поле «Поиск» над ним.
Подробнее...
Индексы непрерывных счетчиков соответствуют номерам цифровых входов устройства мониторинга (для расходомера, подключенного к цифровому входу 1, требуется выбрать вариант «Непрерывный счётчик 1»). Вариант «Непрерывный счётчик 9» соответствует высокоомному входу 9 контроллеров АвтоГРАФ серии 3.0.
Для варианта «Непрерывный счётчик по входу по индексу» необходимо справа указать индекс входа (поле «Индекс входа»).
- Нажмите кнопку «OK» в меню выбора источника.
- В поле столбца «Имп. на ед. изм.» укажите значение, которое соответствует числу импульсов на выходе расходомера, приходящихся на одну условную единицу измерения расхода (параметр указан в техническом паспорте на расходомер).
- В поле столбца «Коэффициент» укажите коэффициент пропорциональности, который позволяет пересчитывать показания расходомера в другие единицы измерения.
- Проверьте полученный аргумент с учетом фиксированных знаков между его составляющими.
- Пользуйтесь кнопкой ( ) справа для приоритетной группировки аргументов (заключения в скобки).
- Удаляйте аргументы с помощью кнопок
справа.
Задание выражения (Значение расхода 1 / 100 − Значение расхода 2 / 200 × 2) + Значение расхода 3 / 300 × 3:
График
Задайте настройки отображения данных датчика расхода на графиках вкладки «Сообщения»:
- Цвет графика — цвет линии графика расхода.
- Толщина линии — толщина линии графика расхода.
- Ордината — подпись индивидуальной оси ординат для графика расхода. Если подпись не указана, то график будет построен на общей для всех графиков оси ординат. Если подпись указана, то для текущего датчика расхода будет построена отдельная ось ординат. Общая и индивидуальная оси ординат будут располагаться с противоположных сторон координатной сетки графиков.
Доп. параметры

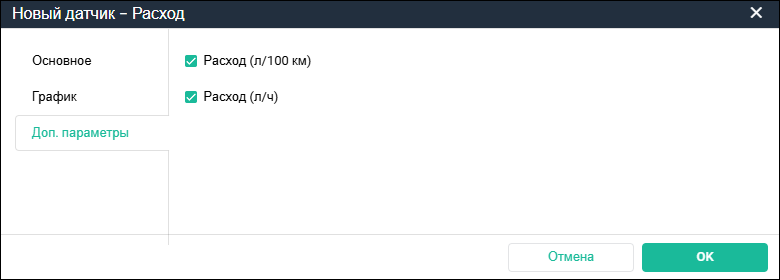

Установите чек-боксы для дополнительных параметров расхода в других единицах измерения. Эти параметры будут вычисляться для датчика расхода и могут быть выбраны для отображения в настройках графиков на вкладке «Сообщения».
