Датчики
Основное
При необходимости измените основные свойства датчика:
- Описание — произвольное название датчика, которое ассоциируется с его назначением и отображается в интерфейсе системы Флайт.
- Имя — уникальное служебное название датчика, которое используется в системе Флайт.
Требования к имени датчика.
- Может содержать только латинские буквы и цифры, но не должно начинаться с цифры.
- Является уникальным в рамках таблицы датчиков одного объекта мониторинга.
- Не совпадает с зарезервированными в системе именами.
- Не содержит пробельных символов.
Источник данных
Задайте логическое выражение, которое будет являться источником данных для расчета включенного состояния виртуального датчика. Выражение задается при помощи логических функций и флагов устройства мониторинга. Оно может состоять из одного или нескольких операндов. Порядок добавления операнда:
- Нажмите кнопку «
Добавить параметр». - Установите или оставьте снятым чек-бокс «Инв.» в зависимости от состояния физического датчика, соответствующего включенному состоянию виртуального датчика:
- Если включенное состояние физического датчика соответствует включенному состоянию виртуального датчика, то чек-бокс должен быть снят.
- Если включенное состояние физического датчика соответствует выключенному состоянию виртуального датчика, то чек-бокс должен быть установлен.
- Нажмите на поле «Источник данных», чтобы вызвать меню выбора датчика. Выберите в этом меню сам физический датчик, состояние которого будет отображаться виртуальным датчиком. Фильтруйте список вариантов для физического датчика, заполняя текстовое поле «Поиск» над этим списком.
Подробнее...
В качестве физического датчика может быть выбрано логическое выражение, числовое выражение, а также один из некоторых других датчиков, имеющихся у объекта мониторинга.
Для числовых выражений и других датчиков можно справа дополнительно задать сравнение с указанным значением: раскрыть выпадающий список «Сравнение», выбрать знак равенства или неравенства и указать в поле само значение.
Для некоторых числовых выражений можно справа указать дополнительные параметры (индекс, канал и прочие).
- Нажмите кнопку «OK» в меню выбора датчика.
- Пользуйтесь кнопкой ( ) справа для приоритетной группировки операндов (заключения в скобки).
- Удаляйте операнды с помощью кнопок
справа.
Задание логического выражения (Включен Вход 1 ИЛИ Включен Вход 2) И Включено Основное питание:
Состояния
Каждый датчик характеризуется включенным и выключенным состояниями. Включенное состояние датчика вычисляется всегда, по нему формируются разбивка трека на вкладке «Рейсы» и диаграмма датчика на вкладке «Сообщения».
Выключенное состояние датчика вычисляется автоматически как обратное включенному. Чтобы разрешить расчет выключенного состояния, установите чек-бокс «Добавить выключенное состояние». В таком случае оно будет добавлено на диаграмму датчика и по нему также может быть выполнена разбивка трека на рейсы.
Для каждого из состояний датчика (включенного и выключенного):
- задайте отдельное описание;
- выберите из выпадающего списка иконку;
- выберите с помощью палитры цвет графика (участка диаграммы) на вкладке «Сообщения».

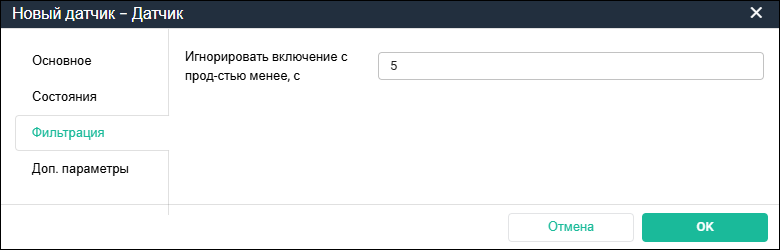

Фильтрация
Отфильтруйте случайные переключения датчика, указав в поле «Игнорировать включение с прод-стью менее, с» время фиксации состояния (в секундах). Это минимальное время, в течение которого датчик должен находиться во включенном или выключенном состоянии для того, чтобы переключение в это состояние было зафиксировано.

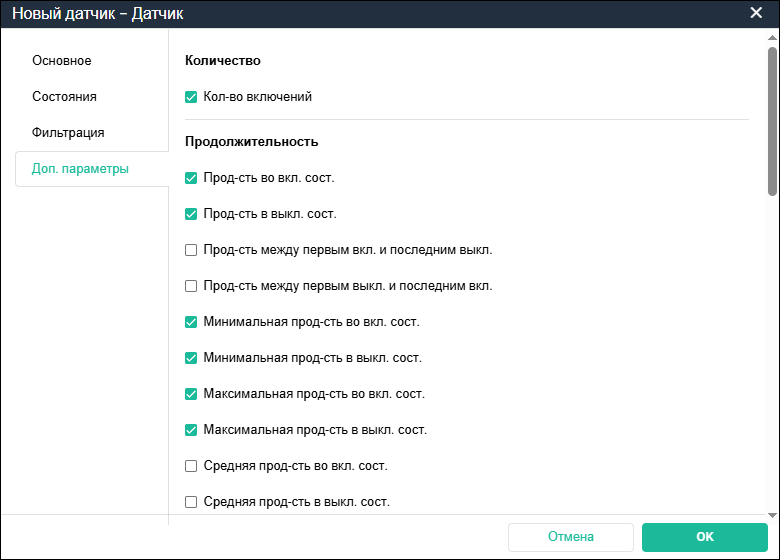

Доп. параметры
Установите чек-боксы для дополнительных параметров, которые будут вычисляться для датчика за интервалы времени и отображаться в списках рейсов и событий на вкладке «Рейсы», а также в отчетах.
